Alimentation programmable DPH5005

Module d'alimentation à afficheur LCD réglable en tension de 0 à 50 Vcc et en intensité de 0 à 5 A. L'écran couleur de 1,44'' offre un affichage particulièrement détaillé et complet des informations. Ce module délivre un signal de sortie haute résolution réglable par paliers de 10 mV et de 1 mA.

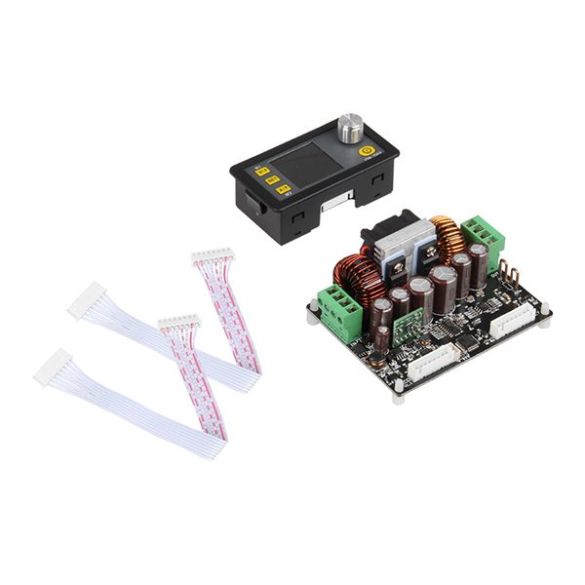

Cette alimentation est composée d'un module afficheur et d'un module d'alimentation à alimenter entre 6 et 50 Vcc. Les entrées et sorties se raccordent sur des borniers à vis (cosses pour câbles incluses).

La DPH5005 se commande grâce à un potentiomètre cliquable associé à 3 boutons-poussoirs de sélection. Il comporte également une mémoire permettant la programmation de 10 réglages.

Remarque: la tension d'entrée doit impérativement être supérieure de 1,1 fois la tension de sortie.

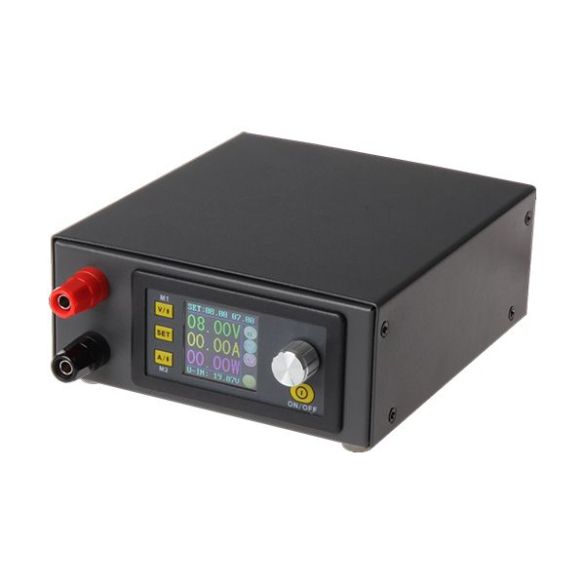

Un boîtier livré séparément permet d'ajouter des socles bananes, un interrupteur marche-arrêt et un ventilateur à ce module d'alimentation, voir DPS-CASE.

Un module Bluetooth, livré séparément, permet d'ajouter une interface sans fil Bluetooth à votre alimentation. L'alimentation devient contrôlable grâce à une application pour smartphone ou tablette Android uniquement.

L'écran permet l'affichage de plusieurs informations:

• La tension de sortie programmée
• La tension de sortie en temps réel
• Le courant maxi en sortie
• Le courant de sortie
• La tension d'entrée
• La puissance de sortie
• L'état du régulateur, etc (voir la fiche technique pour le détail complet)


Caractéristiques:

• Alimentation à prévoir: 6 à 50 Vcc (voir remarque)
• Tension de sortie: 0 à 50 Vcc
• Courant de sortie: 0 à 5 A
• Puissance de sortie: 0 à 250 W
• Résolution:
  - Tension: 0,01 Vcc
  - Courant: 0,001 A
• Ondulation: 100 mVpp
• Dimension afficheur: 1,44"
• Découpe à prévoir: 71 x 39 mm
• Dimensions module afficheur: 80 x 42 x 45 mm
• Dimensions module d'alimentation: 35 x 72 x 93 mm
• Poids: 202 g

Référence Joy-It: DPH5005
