Encodeur magnétique Grove 101020692
Code : 36953

Encodeur magnétique Grove 101020692

Code : 36953

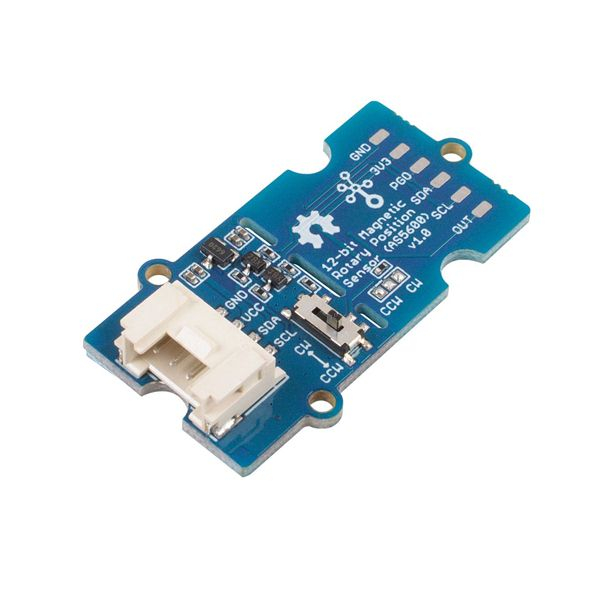

Module encodeur Grove basé sur un capteur magnétique à effet hall AS5600. Ce capteur haute précision et sans contact communique avec un microcontrôleur type Arduino® via le bus I2C.

Plus que 120,00 € pour bénéficier de la livraison offerte en points Relais
Quantité en stock : 30
-
+
6,50 €TTC
dont 0,05 € d'éco-part
5,42 € HT

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

  • Par carte bancaire : CB, VISA et Mastercard
  • Par Paypal
  • Par chèque bancaire français libellé en Euro
  • Par virement bancaire
  • Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
  • Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

  • Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
  • Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
  • Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
  • DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

  • Par carte bancaire : CB, VISA et Mastercard
  • Par Paypal
  • Par chèque bancaire français libellé en Euro
  • Par virement bancaire
  • Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
  • Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

  • Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
  • Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
  • Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
  • DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Description

Module encodeur Grove basé sur un capteur magnétique à effet hall AS5600. Ce capteur haute précision et sans contact communique avec un microcontrôleur type Arduino® via le bus I2C.

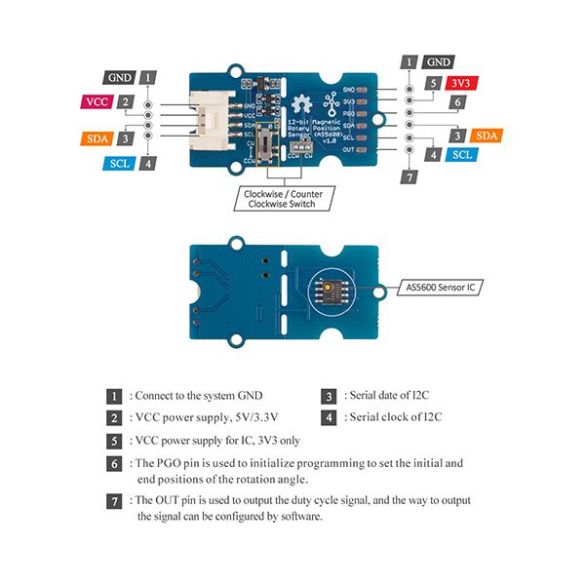

Il se raccorde sur le bus I2C du Grove Base Shield, du Mega Shield ou du Nano Shield via un câble 4 conducteurs inclus.

Ce module comporte également une pastille à souder "OUT" donnant accès à une interface PWM ou analogique raccordée au capteur AS5600.

Un exemple de programme et une librairie compatibles Arduino® sont disponibles en fiche technique.

Applications: mesure de la vitesse de rotation d'un moteur, automatisme, mesure d'angle, etc.

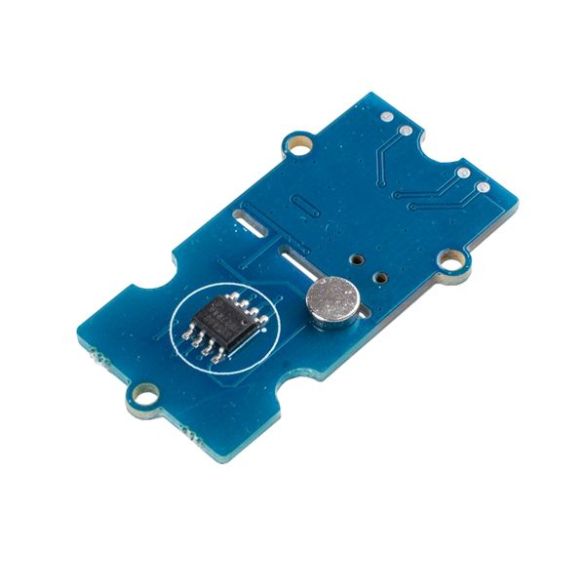

Remarque: l'aimant n'est pas inclus.

Caractéristiques:

  • Alimentation: 3,3 ou 5 Vcc
  • Consommation: 100 mA maxi
  • Interfaces:
    - I2C compatible Grove
    - PWM ou analogique sur pastille à souder (OUT)
  • Adresse I2C: 0x36 (non modifiable)
  • Sortie: 12 bits (4096 positions par tour)

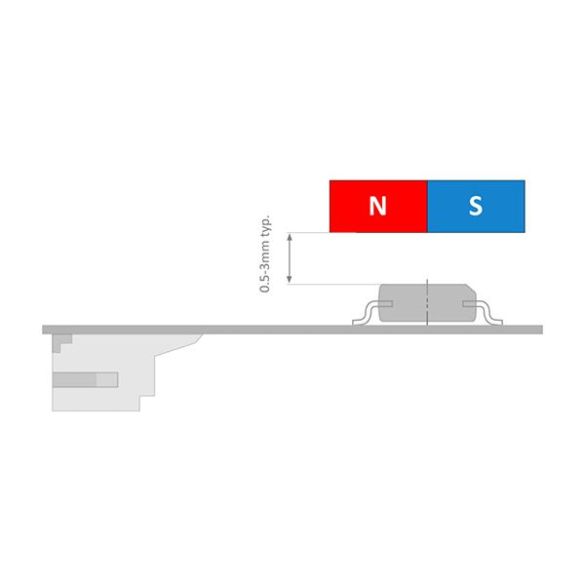

  • Distance de détection de l'aimant: 0,5 à 3 mm maxi
  • Dimensions: 40 x 20 mm

Référence Seeedstudio: 101020692
