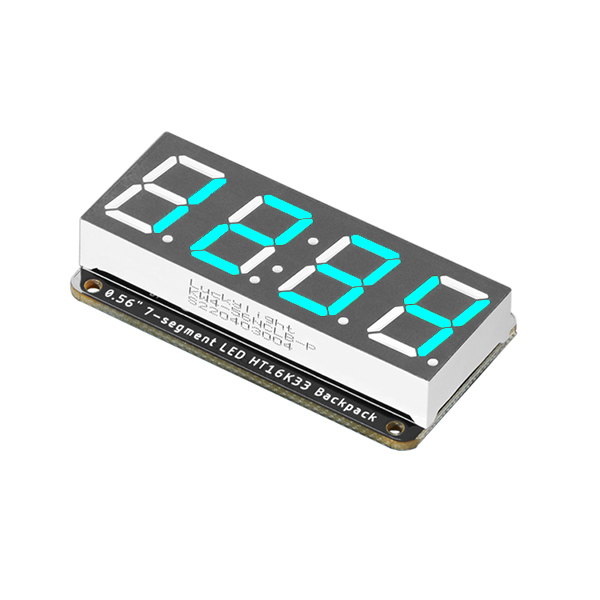

Afficheur 4 digits bleus I2C ADA5601

Présentation et fonctionnalités :

Module à afficheur 4 digits à 7 segments bleus. Ce module est idéal pour un projet à microcontrôleur nécessitant un affichage digital clair et lumineux de données numériques.

L'afficheur comporte un séparateur à double point et chaque digit est séparé d'un point.

Programmation et communication :

Le module communique avec une carte compatible Arduino ou Raspberry Pi via le bus I2C.

Adafruit met à disposition un guide d'utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.​

Connectique :

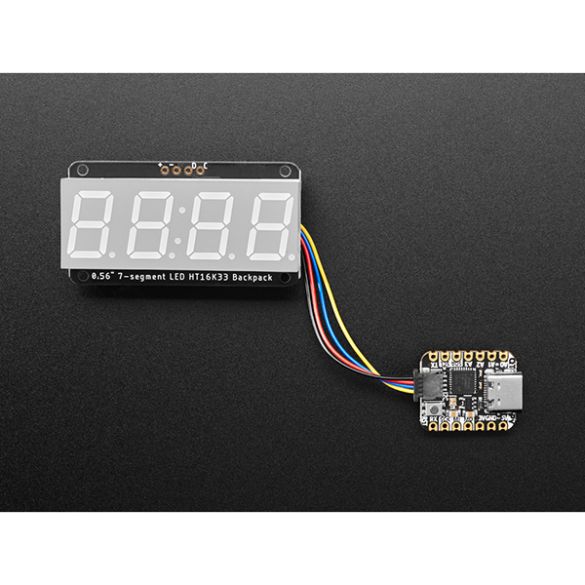

Ce module est compatible avec les interfaces I2C sans soudure Stemma QT d'Adafruit et Qwiic de Sparkfun. Un cordon compatible est à prévoir, voir connectique.

Ce capteur peut également être utilisé sans cette interface, via un connecteur mâle inclus à souder par vos soins.

Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules. L'adresse I2C est modifiable via dip-switches et rend possible l'utilisation de 4 afficheurs maxi sur un seul microcontrôleur.

Contenu :

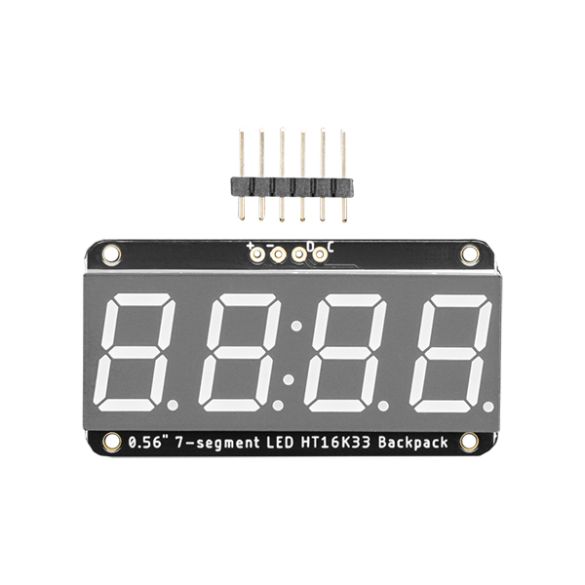

- 1 x afficheur 4 digits à 7 segments avec interface Qwiic et Stemma QT
- 1 x connecteur à souder 5 broches

Remarque :

Une version avec le backpack à souder par vos soins est également disponible, voir ADA881.

Caractéristiques :

• ​Alimentation : 3,3 et 5 Vcc
• Interface I2C :
  - sur connecteur Qwiic de Sparkfun ou Stemma QT d'Adafruit
  - sur 4 pastilles femelles au pas de 2,54 mm
• Adresse I2C : 0x70 à 0x77 (via dip-switches)
• Hauteur des digits : 10 mm
• Affichage :
  - nombres et certains caractères
  - point après chaque digit
  - double-point de séparation
• Dimensions : 50 x 26 x 20 mm
• Poids : 14,5 g

Référence Adafruit: 5601
