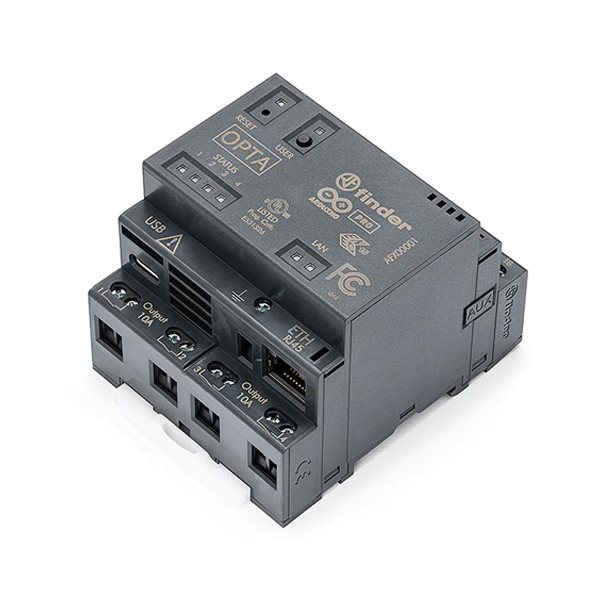

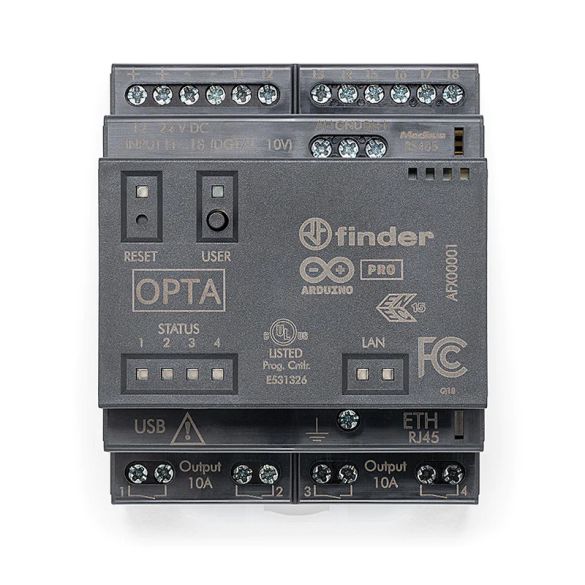

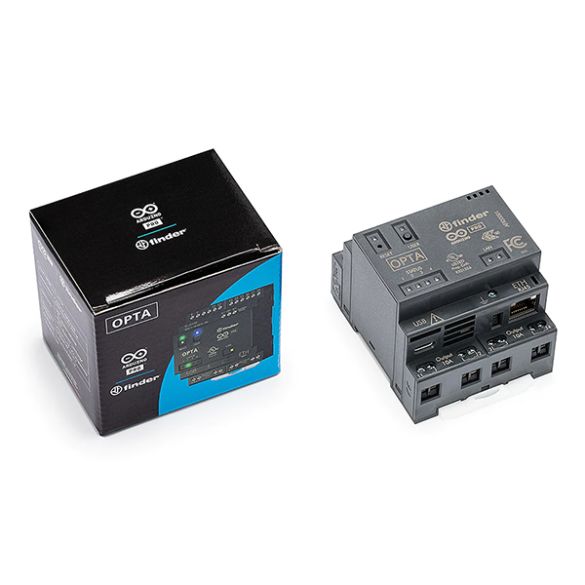

Arduino Opta RS485 AFX00001
Paiement
Votre commande sera traitée dès réception du règlement. Différentes manières de régler :
- Par carte bancaire : CB, VISA et Mastercard
- Par Paypal
- Par chèque bancaire français libellé en Euro
- Par virement bancaire
- Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
- Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.
Livraison
En France métropolitaine :
- Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
- Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
- Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
- DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)
Retrait possible en magasin : gratuit
En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)
Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)
Paiement
Votre commande sera traitée dès réception du règlement. Différentes manières de régler :
- Par carte bancaire : CB, VISA et Mastercard
- Par Paypal
- Par chèque bancaire français libellé en Euro
- Par virement bancaire
- Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
- Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.
Livraison
En France métropolitaine :
- Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
- Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
- Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
- DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)
Retrait possible en magasin : gratuit
En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)
Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)
Description
Présentation et fonctionnalités :
Arduino Opta RS485 est un micro-automate sécurisé, facile à utiliser et doté de capacités IoT industrielles. Ce module utilisable sur rail-DIN comporte une interface RS485, 4 sorties relais et 8 entrées analogiques/digitales.
Son puissant processeur STM32H747XI combinant un Cortex-M7 et un Cortex-M4 permet de contrôler un projet en temps réel et de mettre en œuvre des applications de maintenance prédictive.
Conçu conjointement entre Arduino et Finder, ce module donne la possibilité aux professionnels d'étendre leurs projets d'automatisation tout en tirant parti de l'écosystème Arduino. Prenant en charge à la fois les croquis Arduino et des API plus standards, notamment LD (Ladder Logic Diagram) et FBD (Function Block Diagram).
Fiable par conception, grâce aux certifications industrielles et à l'expertise de Finder en matière de technologie de commutation.
Programmation et communication :
L'Opta RS485 conserve la simplicité de déploiement des produits de la gamme Arduino Pro grâce à un vaste choix de librairies et d'exemples Arduino disponibles.
La programmation s'effectue via le port USB Type-C :
- avec l'IDE Arduino 2.0 depuis le port USB Type-C.
- avec Arduino PLC IDE via 5 API : LD, FBD, ST, SFC et IL
Le module Opta peut être mis à jour de manière sécurisée et est gérable dans le Cloud.
Un guide d'utilisation, uniquement en anglais, est disponible sur le site d'Arduino.
Connectique :
Le module Opta RS485 comprend plusieurs interfaces :
- 4 x relais à sortie NO 2300 W prévus pour faire commuter des charges importantes
- 8 x entrées digitales/analogiques permettant d’interagir avec d'autres modules, capteurs, etc.
- 1 x interface RS485 half-duplex
- 1 x port USB Type-C : programmation, USB hôte et périphérique
Le module Opta s'alimente avec une tension comprise entre 12 et 24 Vcc à connecter sur un bornier à vis, (voir 14911).
Exemple d'application :
Gestion de convoyeur, surveillance industrielle en temps réel, maintenance prédictive, etc.
Remarques :
Le port USB Type-C permet une alimentation du module Opta uniquement pour la programmation et non en utilisation.
La gamme Arduino Pro Opta se décline en 3 modules (voir brochure Finder en français) :
- version Lite : avec Ethernet
- RS485 : version Lite avec interface RS485
- WiFi : version la plus complète, avec interfaces RS485, WiFi et Bluetooth Low Energy
Caractéristiques :
- Alimentation : 12 à 24 Vcc sur borniers à vis
- Processeur : STM32H747XI
- Microcontrôleurs :
- Cortex-M7 à 480 MHz
- Cortex-M4 à 240 MHz - Mémoire RAM : 1 MB
- Mémoire Flash : 2 MB
- Mémoire Flash QSPI : 16 MB
- Interfaces :
- Ethernet 10/100 Mbps sur port RJ45
- USB Type-C
- RS485 half-duplex sur borniers à vis (Modbus) - Circuit de sécurité : ATECC608B
- 8 x entrées analogiques/digitales :
- caractéristiques entrées analogiques :
- plage : 0 à 10 Vcc
- résolution : 12 à 16 bits en analogique (configurable)
- précision : ± 5 %
- protégées contre les surtensions et les inversions de polarité
- caractéristiques entrées digitales :
- plage : 0 à 24 Vcc
- fréquence maxi : 4,5 kHz - 4 x sorties relais NO : 4 x 10 A/250 Vac
- LEDs de status :
- état des relais
- Ethernet - Bouton utilisateur programmable
- Support rail DIN
- Indice de protection : IP20
- Température de service : -20 à 50 °C
- Dimensions : 88,8 x 70 x 56,8 mm
Site officiel Finder Opta
Référence : Arduino Opta RS485 AFX00001
Certifications : cULus, ENEC, FCC, CE, CB et UKCA
Version d'origine, conçue et assemblée en Italie.
