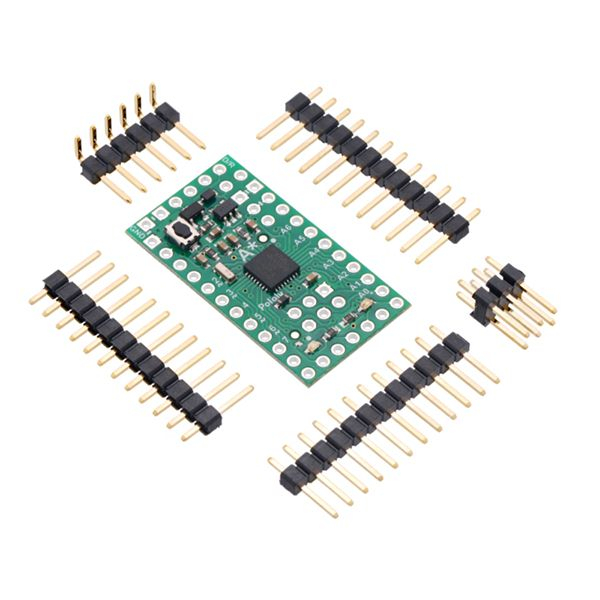

Carte A-Star 328PB Micro 3160

Cette carte A-Star 328PB Micro de Pololu est un petit module basé sur un microcontrôleur ATmega328PB cadencé à 16 MHz, compatible avec l'ATmega328P mais proposant plus d'E/S.

Cette platine se programme avec l'IDE Arduino via un convertisseur USB-Série type MR232 (le convertisseur et son cordon USB ne sont pas inclus).

L'A-Star embarque également un résonateur 16 MHz, un connecteur ISP et 2 LEDs d'indication. Un régulateur intégré permet de l'alimenter via une large plage de tension de 5,5 à 15 Vcc.

Les entrées/sorties sont accessibles via plusieurs connecteurs latéraux inclus à souder en fonction de l'utilisation.

Pololu met à disposition des fichiers d'extension nécessaires pour une utilisation avec l'IDE Arduino sur son dépôt Github.

Caractéristiques:

• Alimentation: 5,5 à 15 Vcc sur broche Vin
• Microcontrôleur: ATMega328PB à 16 MHz
• Mémoire Flash: 32 Ko dont 0,5 Ko utilisés pour le bootloader
• Mémoire RAM: 2 Ko
• Mémoire EEPROM: 1 Ko

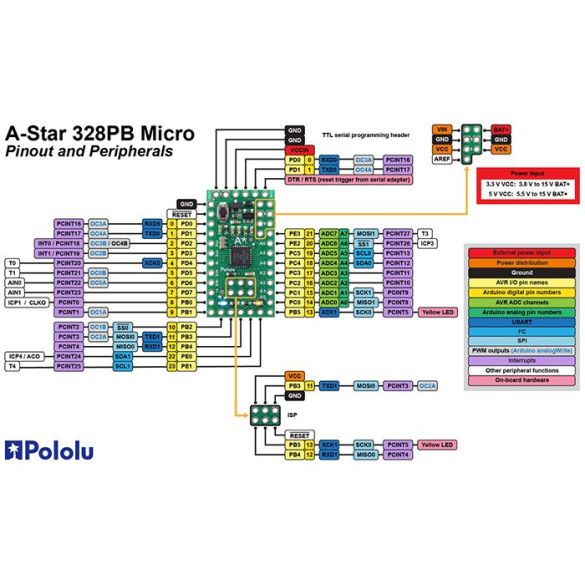

• 24 E/S digitales comprenant:
  - 9 x E/S PWM
  - 8 x entrées analogiques
  - 2 x interfaces SPI
  - 2 x interfaces UART
  - 2 x accès au bus I2C
  - 6 x broches GND
• Régulateur 5 Vcc intégré: 100 mA maxi en sortie
• Connecteur ISP 6 broches
• LED d'alimentation bleue
• LED utilisateur
• Bouton reset
• Dimensions: 33 x 18 mm
• Poids: 1,5 g (sans les connecteurs latéraux)

Référence Pololu: 3160
