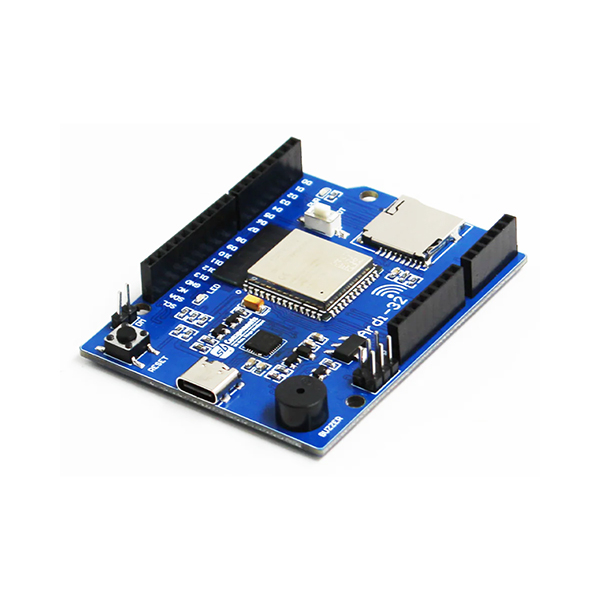

Carte ESP32-S3 Ardi32

Présentation et fonctionnalités :

L'Ardi32 est une carte de développement au facteur de forme similaire à la carte Arduino Uno et se base sur un microcontrôleur WiFi et Bluetooth ESP32-S3.

Cette carte est complétée par un buzzer et un lecteur de carte microSD (non incluse).

Programmation et communication :

Cette carte peut se programmer via son port USB Type-C (cordon à prévoir) :
- avec le logiciel Arduino disponible en téléchargement (nécessite une extension, voir fiche technique)
- avec l'IDE d'Espressif : ESP-IDF
- en MicroPython et CircuitPython

Connectique :

Des connecteurs situés sur les bords extérieurs du circuit imprimé sont disponibles pour l'ajout de modules.

Le port USB Type-C est compatible HID permettant à la carte de simuler un clavier, une souris, ou tout périphérique d'entrée sur un ordinateur.

Remarque :

Les E/S de cette carte sont uniquement compatibles 3,3 Vcc, une tension supérieure l'endommagerait.

Caractéristiques :

• Alimentation:
  - 5 Vcc via le port USB Type-C
  - 5 Vcc sur la broche 5VIN
• Microcontrôleur: ESP32-S3
• Mémoire Flash: 16 MB
• Mémoire PSRAM: 8 MB
• Interfaces sans fil :
  - WiFi 2,4 GHz 802.11 b/g/n
  - Bluetooth 5 (BLE)
• Interfaces:
  - 14 broches d'E/S dont 6 PWM
  - 6 entrées analogiques 10 bits
  - Bus série, I2C et SPI
• Boutons boot et reset
• Dimensions: 69 x 53 mm

Référence SB Components : Ardi32 SKU26647
