Carte XIAO ESP32S3 Sense

Présentation et fonctionnalités :

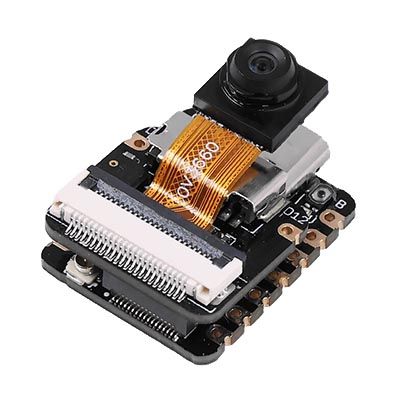

Kit composé d'une Xiao ESP32S3 Sense avec interfaces WiFi et Bluetooth combiné à un module caméra OV2640.

Cet ensemble facilite le développement de projets IoT nécessitant une reconnaissance visuelle intelligente et la détection sonore.

Programmation et communication :

Cette carte Xiao se programme avec l'IDE Arduino ou avec l'IDE d'Espressif ESP-IDF.

Connectique :

La XIAO Sense dispose d'un port USB Type-C pour l'alimentation et la programmation (cordon non inclus).

Les E/S sont accessibles sur des pastilles femelles à souder (voir connecteur MH100).

Un connecteur uFL permet la connexion d'une antenne externe incluse.

Applications et exemples :

Traitement intelligent par vision, reconnaissance de la parole, surveillance vidéo intelligente, maison intelligente et connectée, prototypage général, etc.

Contenu :

- 1 x module XIAO ESP32S3
- 1 x shield XIAO pour caméra
- 1 x caméra OV2640 (1600 x 1200 pixels)
- 1 x antenne avec connecteur uFL WiFi et Bluetooth
- 2 x radiateurs avec adhésifs

Remarques :

Les entrées logiques de cette carte sont compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.​

La carte d'expansion XIAO et le shield Grove ne sont pas entièrement compatibles avec cette version de la XIAO.

Pour une dissipation thermique optimale, 2 radiateurs sont à fixer au dos de la XIAO (inclus).

Caractéristiques :

• ​Alimentation :
  - 5 Vcc via le port USB Type-C (cordon non inclus)
  - 5 Vcc via les broches Vin ou 5 Vcc
  - via accu LiPo 3,7 Vcc (circuit de charge intégré)
• Consommation :
  - moyenne en vidéo : 138 mA
  - prise de photo : 341 mA
• Microcontrôleur : ESP32-S3R8
• Microprocesseur : Xtensa LX7 dual core 32 bits à 240 MHz
• Mémoire PSRAM : 8 MB
• Mémoire Flash : 8 MB
• Interfaces sans fil :
  - WiFi 2,4 GHz
  - Bluetooth 5.0 et Bluetooth Mesh
• 11 broches d'E/S comprenant :
  - 11 x E/S digitales compatibles PWM
  - 9 x entrées analogiques (ADC)
  - interfaces I2C, I2S, SPI et UART
• Sortie 3,3 Vcc/500 mA maxi
• LEDs intégrées :
  - 1 x LED de charge
  - 1 x LED utilisateur configurable
• Connecteur uFL pour antenne externe (incluse)
• Support pour carte microSD (32 Go maxi non incluse)
• Bouton reset
• Bouton bootloader
• Température de service : -40 à 65 °C
• Dimensions :
  - carte : 21 x 17,5 x15 mm (avec la carte d'expansion)
  - antenne : 40 x 20 mm

Référence Seeedstudio : XIAO ESP32S3 Sense 113991115
