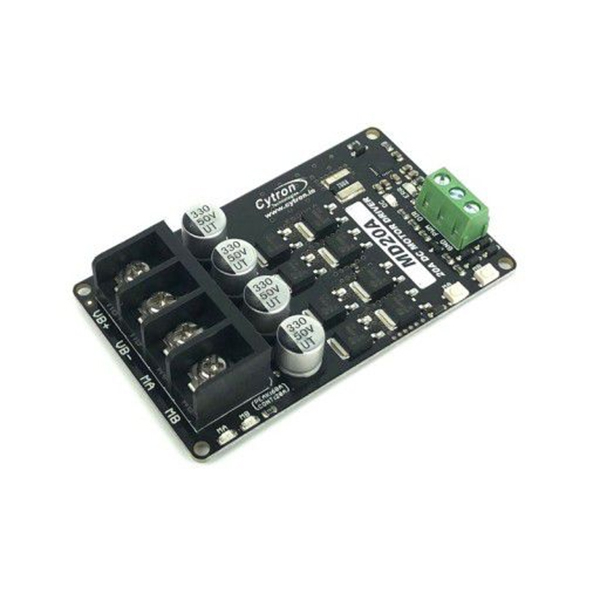

Commande moteur CC 20 A MD20C

Présentation et fonctionnalités :

Carte de commande prévue pour piloter un moteur à balais 6 à 30 Vcc jusqu'à 20 A via une sortie PWM (pour la vitesse) et une sortie digitale (pour le sens de rotation).

Programmation et communication :

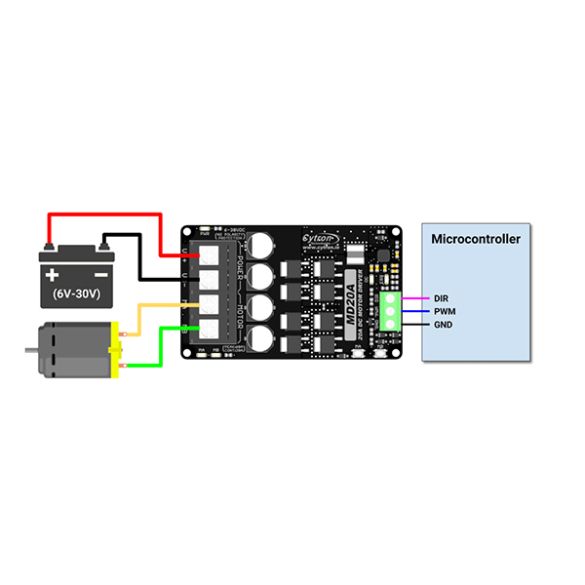

Ce module de commande peut être piloté depuis :
- une carte Arduino 5 V (Uno, Mega, etc)
- une carte Arduino 3,3 V (SAMD21, etc)
- une carte Raspberry Pi
- un contrôleur logique programmable (PLC)
- via les boutons-poussoirs de tests intégrés

Une librairie pour cartes compatibles Arduino est disponible sur le Github du fabricant.

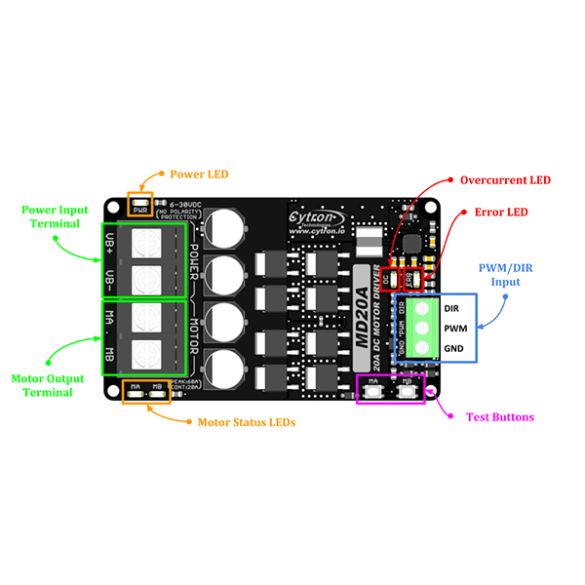

Connectique :

L'alimentation, la sortie moteur et les signaux de commande se connectent sur des borniers à vis.

Remarques :

Le courant régénéré par le moteur lors du freinage empêche l'utilisation d'une alimentation secteur.

Ce driver ne dispose d'aucune protection contre les inversions de polarité.

Caractéristiques :

• Alimentation : 6 à 30 Vcc via accu au plomb
• Courant de sortie : 20 A maxi (60 A en crête < 1 s)
• Signaux de commande :
  - PWM : pour la vitesse
  - digitale : pour le sens
• Niveaux logiques : 1,8 - 3,3 - 5 - 12 V
• LEDs d'indication
• Dimensions : 86 x 47 mm

Référence Cytron : MD20C
