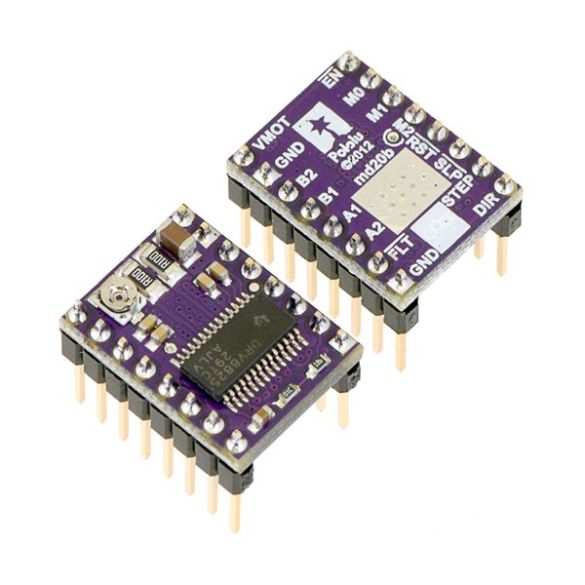

Driver de moteur pas-à-pas DRV8825 2133
Code article : 33334
Cette commande basée sur le circuit DRV8825 permet de contrôler un moteur pas-à-pas bipolaire à partir d'une sortie PWM et d'une sortie digitale d'un microcontrôleur (Arduino, Seeeduino, etc).

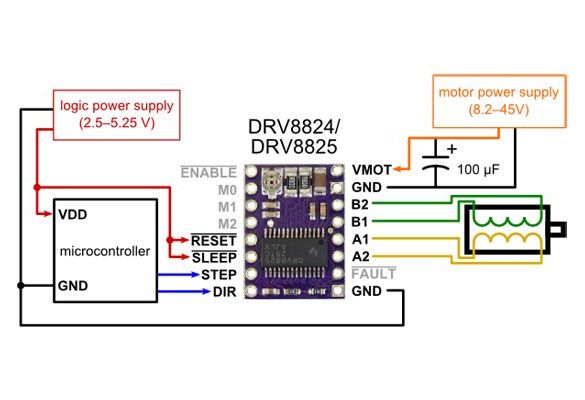

Description complèteCette commande Pololu basée sur le circuit DRV8825 permet de contrôler un moteur pas-à-pas bipolaire à partir d'une sortie PWM (vitesse des pas) et d'une sortie digitale (sens de rotation) d'un microcontrôleur (Arduino, Seeeduino, etc).
Trois entrées permettent de sélectionner le mode de fonctionnement (pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas ou 1/32 de pas). Un potentiomètre permet de régler l'intensité de sortie (elle ne doit pas être supérieure à 70% de l'intensité nominale de votre moteur).
Remarques:
- ne pas débrancher/brancher un moteur lorsque le module est alimenté (destruction du module)

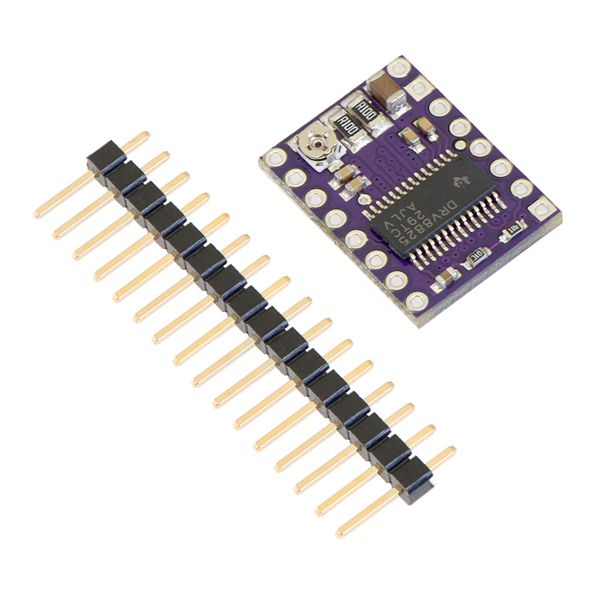

- le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation.
- un échauffement important du circuit intégré est possible et normal en fonctionnement
Alimentation:
- partie logique: 2,5 à 5,25 Vcc
- partie moteur: 8,2 à 45 Vcc
Sortie: 1,5 A par phase (2,2 A avec refroidisseur)
Protections contre:
- les surintensités
- les températures trop élevées
Dimensions: 20 x 16 x 3 mm
Référence fabricant: 2133
- - Fiche technique DRV8825 (743 ko)
