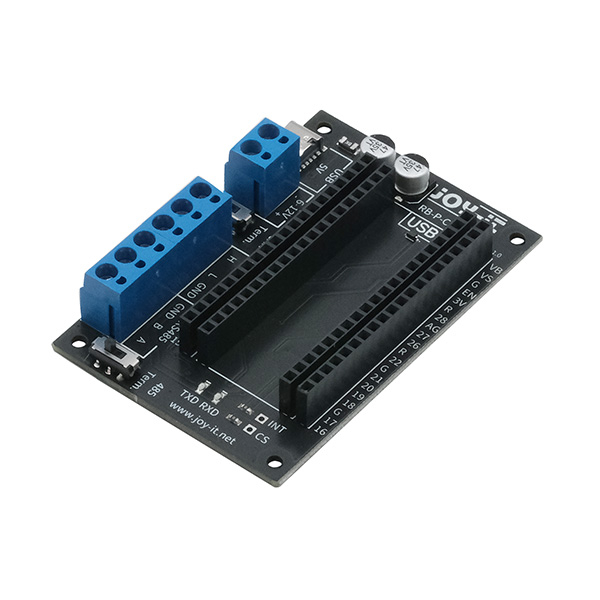

Module CAN et RS485 PCAN485

Présentation et fonctionnalités :

Module HAT permettant d'ajouter des interfaces CAN et RS485 à une carte Raspberry Pi Pico.

Les protocoles de communication CAN et RS485 sont souvent utilisés dans les systèmes industriels et embarqués. Ils permettent d'obtenir des distances de transmission importantes.

Programmation et communication :

Cette carte communique en UART (pour RS485) et en SPI (pour CAN) avec la carte Raspberry Pi Pico.

Des exemples d’utilisation sont disponibles dans un guide d'utilisation disponible en ligne et en français.

Connectique :

La carte Pico s'enfiche dans les rangées de connecteurs prévus. Les E/S restent accessibles sur des secondes rangées de connecteurs femelles.

Alimentation :
- 5 Vcc via USB Type-C (cordon non inclus).
- 6 à 12 Vcc sur borniers à vis (alimentation non incluse)
Cette alimentation connectée au shield alimente également la Pico.

Remarque :

La carte Pico doit être équipée de connecteurs latéraux mâles.

Caractéristiques :

• Alimentation :
  - 5 Vcc via USB Type-C
  - 6 à 12 Vcc via borniers à vis
• Interfaces :
  - CAN : SPI
  - RS485 : UART
• Résistance CAN : 120 Ω (peut être désactivée via inverseur)
• Résistance RS485: 120 Ω (peut être désactivée via inverseur)
• Niveau logique : 3,3 V
• LEDs d'indication Tx et Rx
• Température service : 0 à 70 °C
• Dimensions : 74 x 50 x 17 mm
• Poids : 32 g

Référence Joy-It : RB-P-CAN-485
