Module HAT IdentiPi Pico SKU27255

Présentation et fonctionnalités :

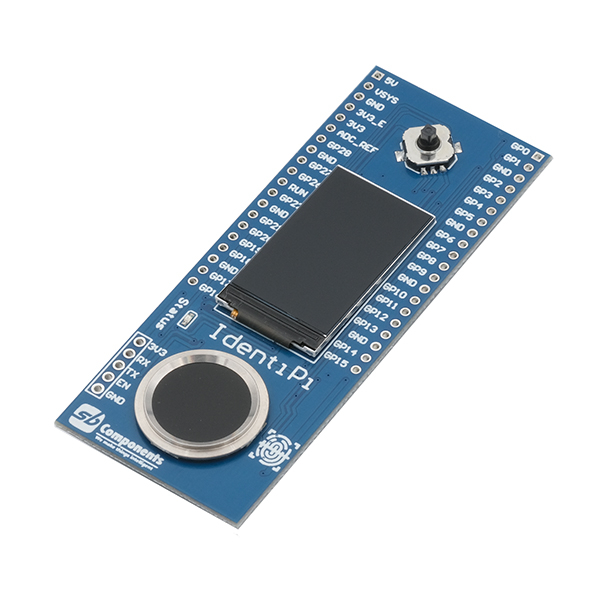

Module HAT IdentiPi ajoutant un capteur d'empreintes digitales à une carte Raspberry Pi Pico.

Ce module comporte également un afficheur 1,14" et un joystick 5 directions.

Programmation et communication :

Un guide d'utilisation avec exemples de programmes Python est disponible sur le github du fabricant.

Connectique :

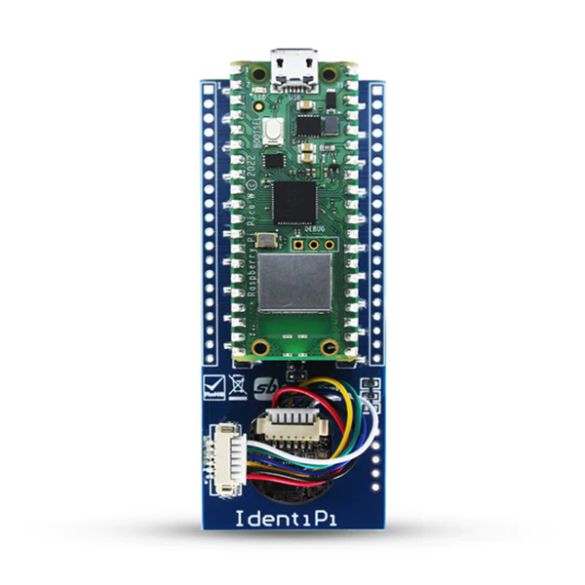

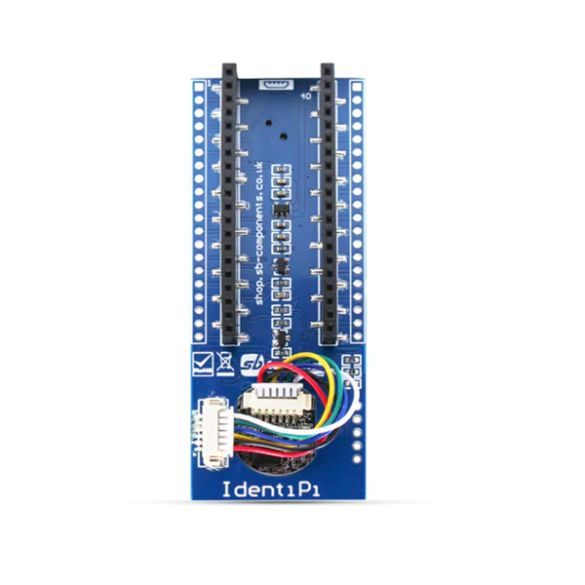

La carte Raspberry Pi Pico s'enfiche dans les 2 rangées de connecteurs femelles.

Les E/S de la carte Pico restent accessibles sur des pastilles à souder.

Exemple d'application :

Systèmes de contrôle d'accès, serrures, etc.

Contenu :

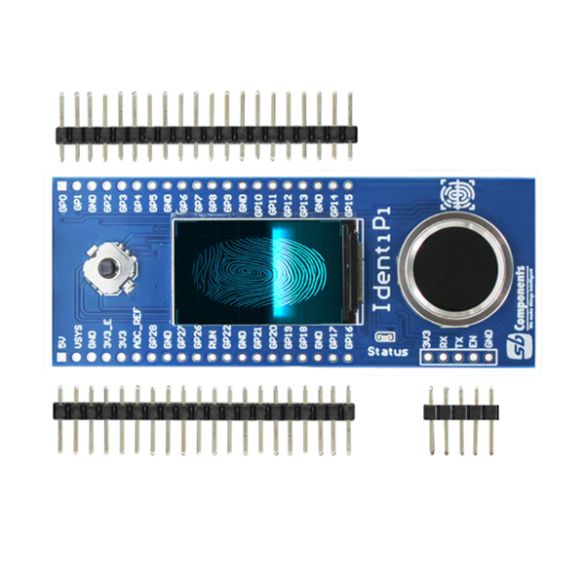

- 1 x module HAT IdentiPi
- 1 x jeu de connecteurs M/M à souder (si la Pico n'en dispose pas)

Caractéristiques :

• Alimentation : 5 Vcc
• Afficheur TFT :
  - dimensions : 1,14"
  - résolution : 135 x 240 pixels
  - couleurs : 65K
  - interface : SPI
  - driver : ST7789V
• Joystick 5 directions :
  - axes X et Y
  - axe Z (bouton-poussoir)
• Capteur d'empreintes :
  - technologie : capacitif
  - résolution : 508 DPI (192 x 192 pixels)
  - niveaux de gris : 8
  - dimensions : Ø15,5 mm
  - interface : UART (19200 bps)
• LED d'indication de lecture
• Interface UART
• Température de service : -20 à 70 °C
• Dimensions : 81,7 x 32 mm

Référence SB Components : IdentiPi SKU27255
