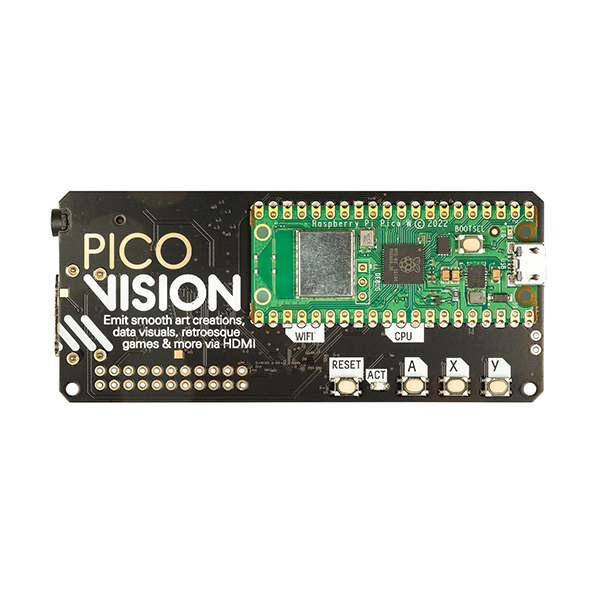

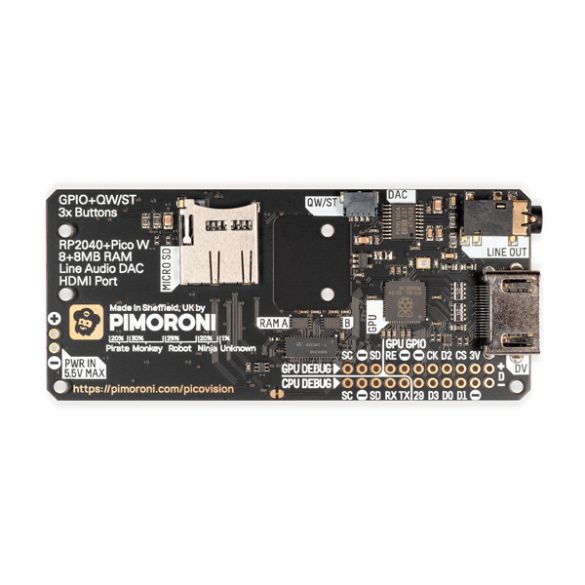

Module PicoVision PIM674

Présentation et fonctionnalités :

PicoVision utilise deux microcontrôleurs RP2040 : un utilisé en CPU par l'intermédiaire de la Pico W (processeur) et un second comme GPU (circuit graphique), fournissant une sortie vidéo sur un port HDMI à connecter à un moniteur.

Ce module est idéal pour la réalisation de petits projets multimédias nécessitant un affichage externe sur un moniteur ou un téléviseur.

Programmation et communication :

Pimoroni met à disposition un ensemble de ressources pour MicroPython et Arduino, voir Github.

Connectique :

Ce module s'alimente et se programme via le port micro-USB de la carte Pico intégrée.

Une sortie audio sur une embase Jack 3,5 mm permet la connexion de haut-parleurs externes.

Un connecteur I2C compatible avec les systèmes Qwiic et Stemma QT est prévu pour connecter des modules ou capteurs optionnels.

Le lecteur microSD (carte non incluse) est disponible pour le stockage de fichiers multimédias nécessaires à votre projet.

Remarque :

La sortie HDMI diffuse uniquement un affichage vidéo et ne prend pas en charge l'audio.

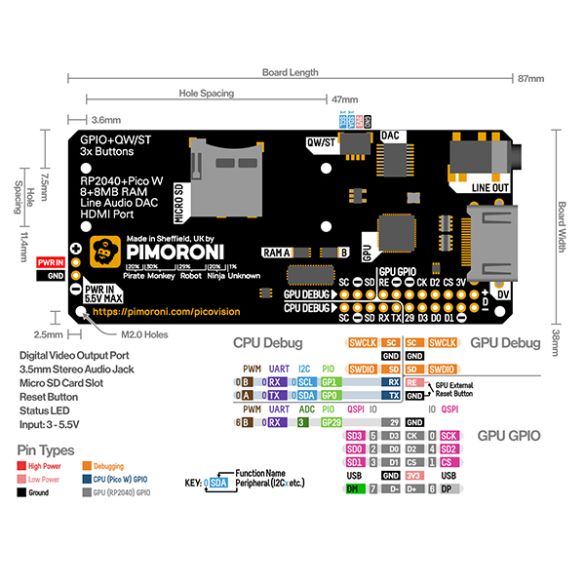

Caractéristiques :

• Alimentation : 5 Vcc via micro-USB
• Microcontrôleurs :
  - Raspberry Pi Pico W RP2040 avec WiFi et Bluetooth
  - RP2040 (connecté en I2C)
• Mémoires : 2 x 8 MB de PSRAM
• Sortie vidéo : HDMI
• Sortie audio : Jack femelle 3,5 mm (via I2S)
• Lecteur microSD (non incluse)
• Connecteur I2C compatible Qwiic et Stemma QT
• 3 boutons-poussoirs configurables :
  - 1 x connecté au CPU
  - 2 x connectés au GPU
• Bouton reset
• LED d'état (GPU)
• Interfaces de debogage pour les RP2040
• Dimensions : 87 x 38 mm

Référence Pimoroni : PicoVision 38565
