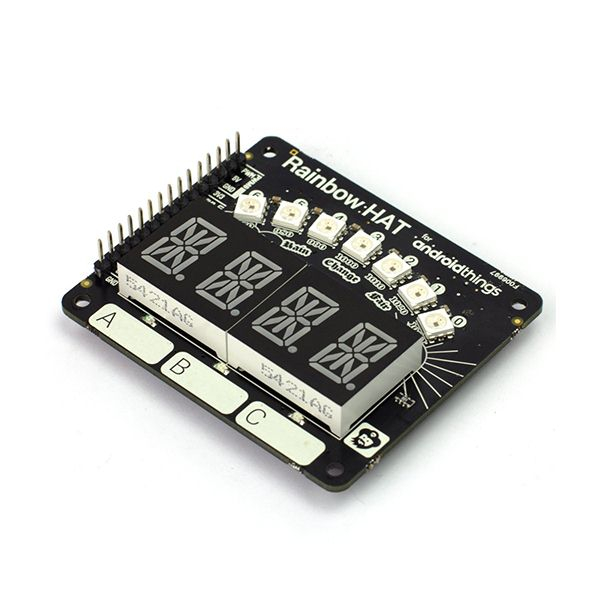

Module Rainbow HAT PIM242

Ce module Rainbow Hat pour carte Raspberry Pi (non incluse) propose un ensemble de capteurs, de leds, d'entrées tactiles, etc. Il peut être utilisé pour la réalisation de station météo, d'horloge, de lumière d'ambiance ou d'autres projets connectés.

Ce module est compatible Android Things™, le système d'exploitation léger basé sur Linux et conçu par Google pour les projets IoT. Cette distribution est à télécharger sur le site Android Things™.

Il fonctionne également sur des distributions classiques comme Raspbian via une série de programmes Python à télécharger (voir fiche technique).

Contenu:

• 7 x Leds RGB APA102
• 4 x afficheurs 14 segments pilotés par un HT16K33
• 3 x touches tactiles capacitives controlées par un Atmel QT1070
• 3 x Leds (une bleue, une verte et une rouge)
• 1 x capteur de température et de pression BMP280
• 1 x buzzer piézoélectrique
• 1 x ensemble de broches pour servos, modules I2C, SPI et série (compatible 3,3 Vcc uniquement)

Remarques:

• Attention, sur les cartes Raspberry Pi 3B+ et 4B, le connecteur PoE ne doit pas entrer en contact avec le module Rainbow Hat sous peine de court-circuit. Pour cela il est conseillé d'utiliser des entretoises avec vis afin de surélever le module (voir articles conseillés).
• La lecture de la température du BMP280 est affectée par la chaleur dégagée par le Raspberry et les Leds. Celle-ci doit être calibrée (voir fiche fabricant).
• Le téléchargement de la console pour le développement sous Android Things nécessite une connexion via un identifiant Google (adresse Gmail en général).

Caractéristiques:

• Alimentation: via la carte Raspberry Pi.
• Compatibilité: Raspberry Pi 3B+, 4B, Zero et Zéro W
• Interfaces disponibles: PWM, UART, I2C et SPI (en 3,3 Vcc)
• Dimensions: 65 x 57 x 14 mm

Référence Pimoroni: PIM242
