SenseCAP Indicator D1PRO 114993071

Présentation et fonctionnalités :

SenseCAP Indicator de Seeedstudio est un module à écran tactile 4" piloté par des microcontrôleurs ESP32-S3 et RP2040 et doté d'interfaces WiFi, Bluetooth 5 et LoRa.

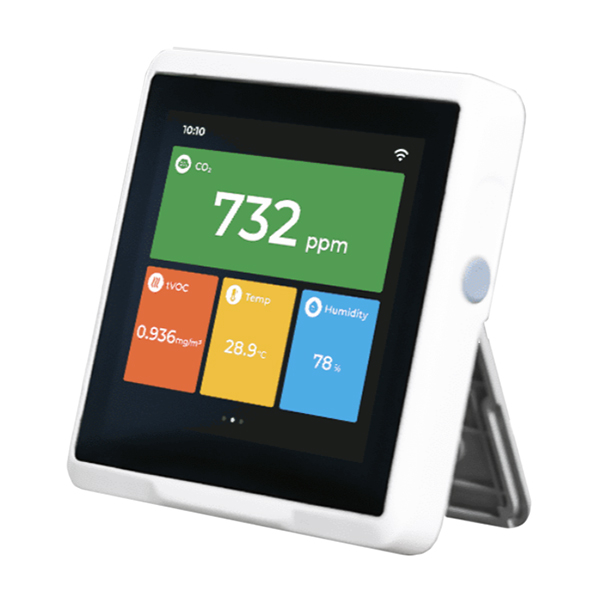

Cette version du SenseCAP intègre un ensemble de capteurs de surveillance de qualité de l'air : TVOC (composés organiques volatils totaux), CO2 et température/humidité via un capteur externe Grove.

Il est livré préprogrammé pour une utilisation en tant que capteur environnemental interactif.

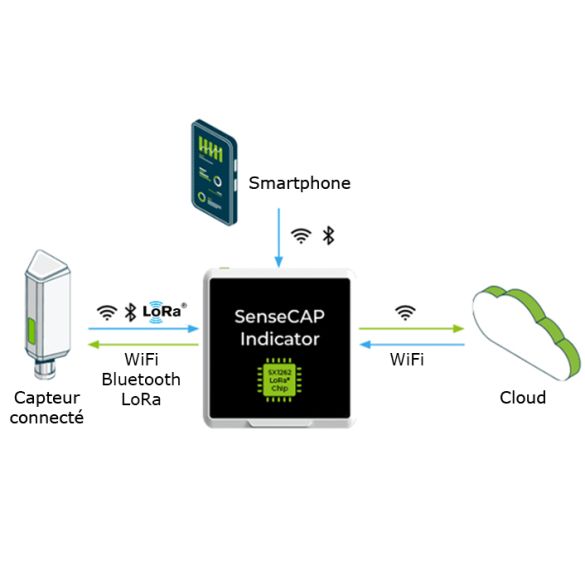

SenseCAP Indicator est une plateforme de développement IoT entièrement open-source et reprogrammable. C'est une solution rapide et pratique pour la réalisation d'une interface graphique connectée en Bluetooth ou en WiFi interagissant avec d'autres appareils LoRa.

Programmation et communication :

Le SenseCAP Indicator peut être programmé via son port USB Type-C :
- avec l'IDE Arduino pour le RP2040 : exemples disponibles sur le dépôt github de Seeedstudio.
- via l'IDE ESP-IDF pour l'ESP32-S3 : exemples disponibles sur un second dépôt github.

Seeedstudio met à disposition plusieurs guides d'utilisation :
- un guide de démarrage
- utilisation de ChatGPT/DALL-E
- Home Assistant

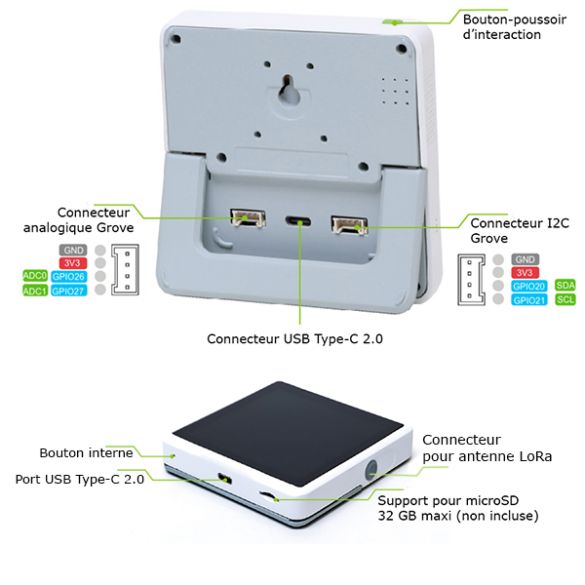

Connectique :

Interfaces disponibles :
- 2 x ports USB Type-C polyvalents : alimentation, programmation et GPIO
- 1 x port Grove I2C (utilisé pour le capteur de température et d'humidité inclus)
- 1 x port Grove analogique

Les 2 ports Grove permettent la connexion de capteurs et d'actionneurs du système Grove de Seeedstudio.

Exemple d'application :

Moniteur de qualité de l'air, station météo, tableau de bord des données des capteurs, assistant pour la maison intelligente, concentrateur de capteurs.

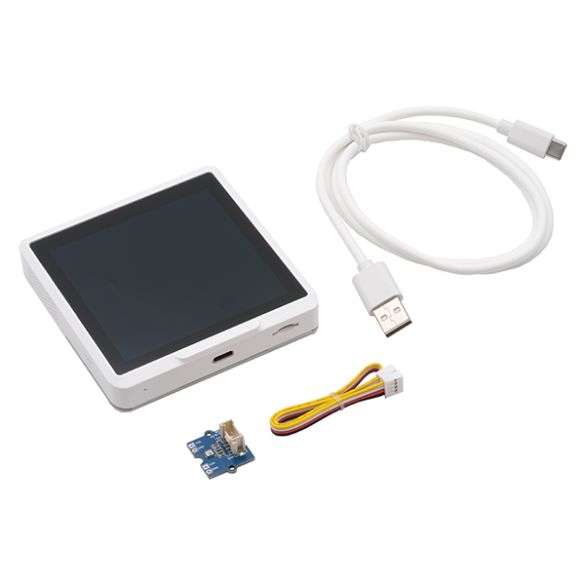

Contenu :

- 1 x module SenseCAP LoRa
- 1 x capteur de température et d'humidité AHT20 Grove
- 1 x cordon USB Type-C de 1 m

Caractéristiques :

• Alimentation : 5 Vcc/1 A via USB
• Microcontrôleur ESP32-S3 :
  - fréquence : 240 MHz maxi
  - mémoire Flash : 8 MB
• Microcontrôleur RP2040 :
  - fréquence : 133 MHz maxi
  - mémoire Flash : 2 MB
• Afficheur :
  - dimensions : 3,95"
  - résolution : 480 x 480 pixels
• Interface WiFi : 802.11 b/g/n 2,4 GHz
• Interface Bluetooth 5.0 : compatible BLE
• Interface LoRa (SX1262) :
  - compatible LoRaWAN
  - sensibilité : -136 dBm
  - portée : 5 km (théorique, en fonction de l'environnement)
• Support pour microSD (32 GB maxi, non incluse)
• Capteur de CO2 intégré (SCD41) :
  - plage de mesure : 0 à 40000 ppm
  - précision : 50 ppm + 5 % de la lecture (de 400 à 5000 ppm)
• Capteur de TVOC intégré :
  - 1 à 500 points d'indice COV
• Capteur de température et d'humidité externe AHT20 :
  - interface Grove
  - plages de mesure :
     - température : -40 à 85 °C (± 0,3°C)
     - humidité : 0 à 100 %RH (± 2 % RH)
• Interfaces Grove : I2C et analogique (ADC)
• Buzzer
• Dimensions : 97 x 93 x 18 mm

Référence Seeedstudio : SenseCAP Indicator D1S 114993071
