Description
Ce Grove Shield de Seeed Studio est une carte d'interface prévue pour raccorder facilement et sans soudure les capteurs et actionneurs du système Grove sur une carte XIAO.

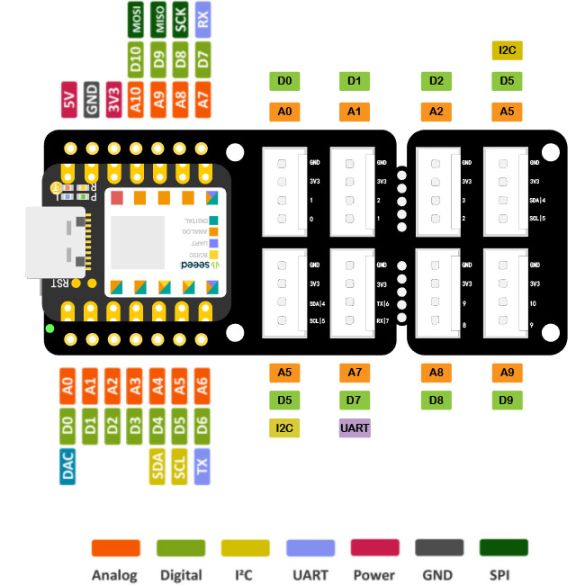

Il est équipé de 8 connecteurs 4 broches Grove comprenant 8 entrées analogiques, 8 entrées-sorties logiques, 2 accès au bus I2C et 1 interface UART (voir photo n°2).
Ce shield permet l'ajout d'une batterie LiPo 3,7 Vcc/800 mA maxi à vos projets XIAO (batterie non incluse). Cette batterie doit être soudée à l'emplacement prévu et est gérée grâce au circuit de charge intégré.
La charge s'effectue via le connecteur USB Type-C du microcontrôleur XIAO et une LED permet de connaitre son statut.
Un bloc de 4 connecteurs Grove détachable permet une réduction de la taille de ce shield (de 58 x 25 mm à 39 x 25 mm). Un fois ce bloc détaché, celui-ci est inutilisable et ne peut être rattaché.
Brochage des connecteurs : GND - Vcc - signal 2 - signal 1
Référence Seeed Studio : 103020312
Projets portables XIAO, prototypage rapide, test de modules Grove, etc.
Ce shield propose également une interface SPI autorisant l'ajout d'une mémoire FLASH compatible. Cette utilisation est réservée à un public averti.
- Connecteurs : 8 x 4 broches Grove
- Connecteur LiPo 3,7 Vcc sur pastilles à souder
- Compatibilité chargeur : LiPo 3,7 Vcc/800 mA
- Courant de charge : 400 mA
- LED d'indication de charge
- Interface SPI pour mémoire FLASH SPI
- Dimensions :
- 58 x 25 mm avec 8 connecteurs Grove ou
- 39 x 25 mm avec 4 connecteurs Grove - Température de service : -40 à 85 °C
