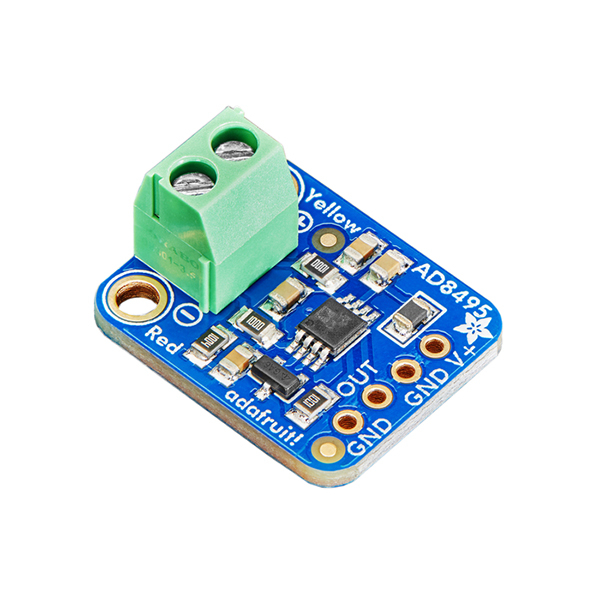

Amplificateur pour thermocouple K ADA1778
Module amplificateur basé sur un AD8495 pour sonde de température de type K non incluse. La sortie analogique est proportionnelle à la température mesurée.
Description complètePrésentation et fonctionnalités :
Module amplificateur basé sur un AD8495 pour sonde de température thermocouple de type K (non incluse).
La sortie analogique est proportionnelle à la température mesurée selon la formule: T (°C) = (Vout-1,25)/0,005.
Programmation et communication :
Ce module délivre une sortie analogique à connecter à un microcontrôleur compatible Arduino.
Adafruit propose des exemples de programmes pour l'IDE Arduino et en CircuitPython, voir fiche technique.
Connectique :
Les E/S de cet amplificateur sont accessibles sur des pastilles (connecteur M/M à souder inclus).
Le thermocouple se connecte sur des borniers à vis.
Contenu :
- 1 x module amplificateur pour thermocouple K
- 1 x connecteur à souder 6 cts mâles
Caractéristiques :
- Alimentation : 3 à 18 Vcc
- Plage de mesure (selon la sonde) :
- système 3,3 V (Raspberry) : -250 à +410 °C
- système 5 V (Arduino) : -250 à +750 °C - Précision : ± 2 °C
- Formule : T (°C) = (Vout - 1,25)/0,005
- Sonde type K non incluse
- Dimensions : 20 x 16 x 8 mm
Référence Adafruit : 1778
- - Fiche technique AD8495 (484 ko)
