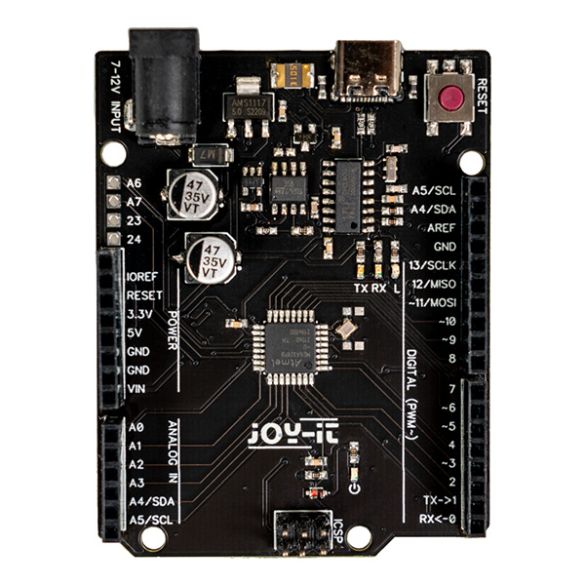

Carte ONE-C

Présentation et fonctionnalités :

Carte programmable ONE-C de Joy-It basée sur un ATmega328PB compatible Arduino Uno^®.

Programmation et communication :

Cette carte se programme avec l'IDE Arduino via un port USB Type-C (cordon à prévoir).

Joy-It propose un guide de démarrage et un tutoriel d'installation de l'IDE Arduino en français.

Connectique :

Des connecteurs situés sur les bords extérieurs de la carte permettent d'enficher les shields compatibles Arduino, des capteurs et des modules complémentaires.

Remarque :

La programmation de cette carte nécessite l'installation d'un driver pour le circuit USB-série CH341, voir fiche technique (Windows, macOS et Linux).

Caractéristiques :

• Alimentation :
  - 5 Vcc via port USB Type-C (cordon à prévoir)
  - 7 à 12 Vcc sur connecteur alim 5,5 x 2,1 mm
  - 7 à 12 Vcc sur broche Vin
• Microcontrôleur : ATmega328PB à 16 MHz (20 MHz maxi)
• Mémoire flash : 32 kB
• Mémoire SRAM : 2 kB
• Mémoire EEPROM : 1 kB
• Interfaces :
  - 14 x broches d'E/S digitales dont 6 PWM
  - 6 x entrées analogiques
  - 2 x UART
  - 2 x bus I2C
  - 1 x liaison SPI
• Intensité par E/S : 40 mA
• Convertisseur USB-série : CH341
• Dimensions : 71 x 54 x 13 mm

Référence Joy-It : ARD-ONE-C
