Commande moteur CC 10 A MD10-POT

Présentation et fonctionnalités :

Carte de commande pour un moteur CC 7 à 30 Vcc 10 A pouvant être pilotée :
- avec un potentiomètre (vitesse) et un inverseur (sens et marche-arrêt) inclus
- via 2 sorties d'un microcontrôleur : 1 x PWM pour la vitesse et 1 x digitale pour le sens
- grâce aux 2 boutons-poussoirs de test

Programmation et communication :

SB Components met à disposition un guide d'utilisation, une librairie et des exemple de codes pour une utilisation avec un microcontrôleur Arduino.

Des LEDs donnent l'état des sorties moteurs.

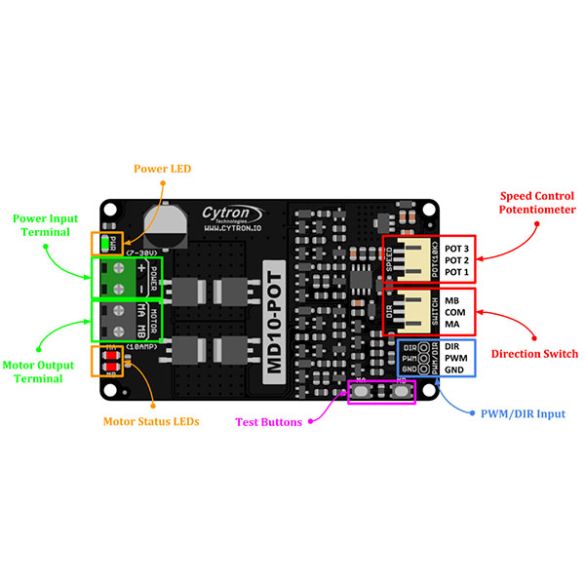

Connectique :

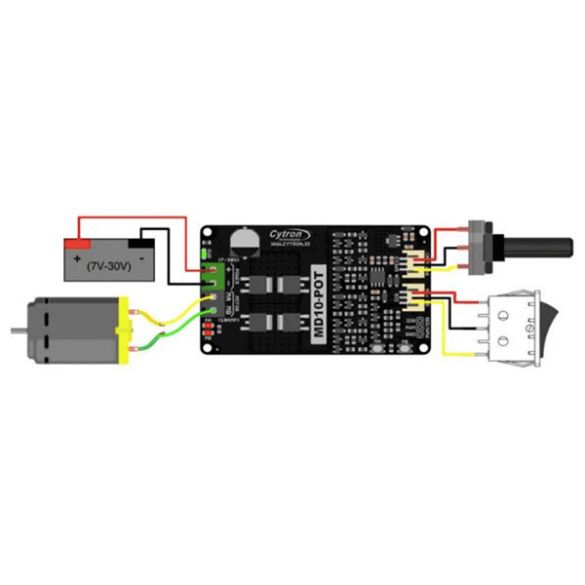

Le potentiomètre et l'inverseur livrés se raccordent sur les connecteurs SPEED et DIR de la carte.

L'alimentation et les sorties moteurs sont disponibles sur des borniers à vis.

Les broches PWM et digitale sont accessibles sur 3 pastilles à souder (voir connecteur M/M MH100).

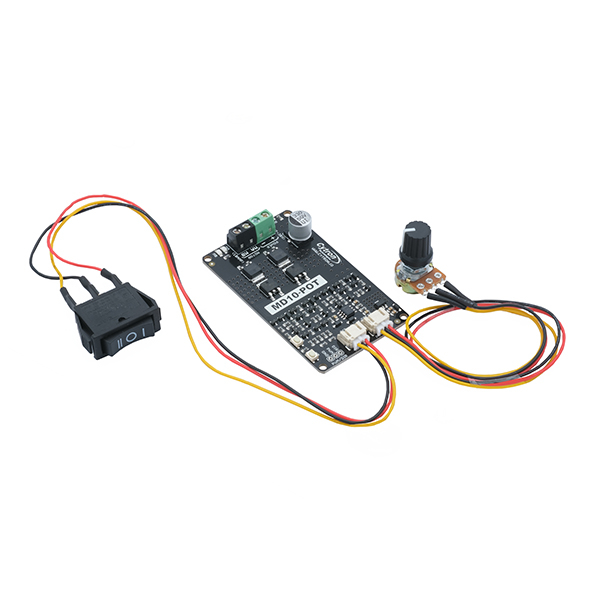

Contenu :

- 1 x module de commande moteur MD10-POT
- 1 x potentiomètre 10 kΩ
- 1 x inverseur ON-OFF-ON
- 1 x guide de démarrage rapide

Remarque :

Cette carte ne comporte pas de protection contre les inversions de polarité.

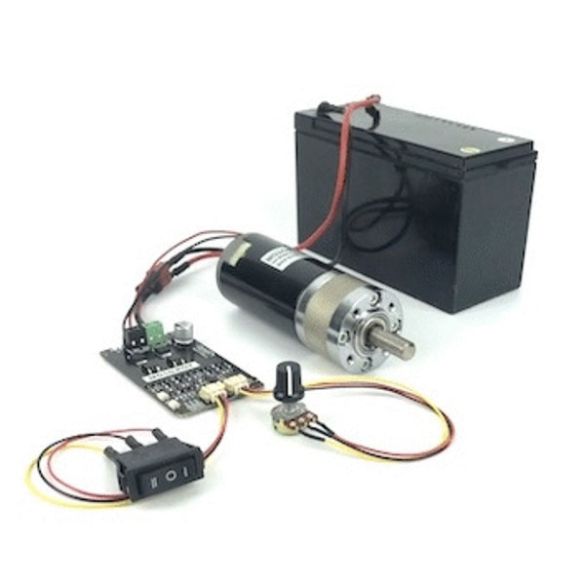

Le courant régénéré par le moteur ne permet pas l'utilisation d'une alimentation secteur. Ce module est uniquement utilisable avec une batterie.

Caractéristiques :

• Alimentation : 7 à 30 Vcc
• Courant de sortie : 10 A (30 A en pic)
• LEDs :
  - indication d'alimentation
  - fonctionnement moteur
• Interfaces :
  - PWM : pour la vitesse
  - digitale : pour le sens
  - niveau logique haut : 3 à 30 V
• Fréquence PWM : 20 kHz
• Dimensions : 81,28 x 48,26 mm

Référence Cytron : MD10-POT
